• 流道：

振动膜组件具有专利的导流设计，原液通过膜组件上方进水口进入膜组件内，再经专利导流系统在膜层间进行物料分离，滤后液通过中心流道迅速流出膜组件，浓缩液从膜组件底部出水口流出膜组件，膜片采取叠式排列，膜层间流道宽敞，污染物不易堆积，清洗方便。

• 振动：

振动膜技术是将膜组件设置在激振器托盘之上，当激振系统开始工作时，托盘会产生一个振动频率约为50Hz，及相应扭角的高频扭振运动，膜组件以相同的频率、扭角与托盘共同振动，使膜片以动态的方式来进行物料分离，从而解决传统的静态膜分离过程中的膜污染和堵塞问题，是一种创新的、设计独特的高科技环保产品。可应用于给水处理、废水处理、零排放处理、废水的深度处理和回用处理。同时，在石油化工、制药、食品、冶金等行业也有着广泛应用。

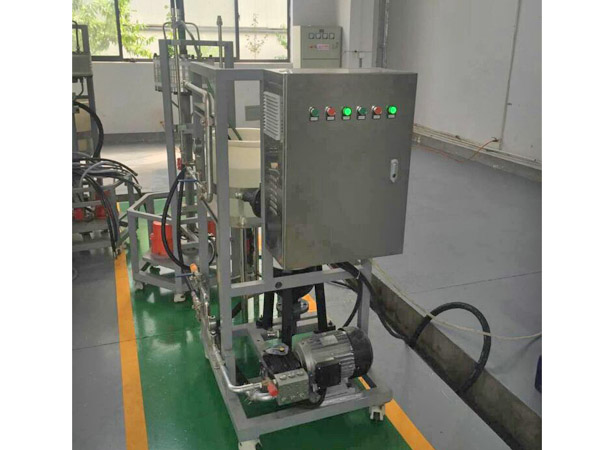

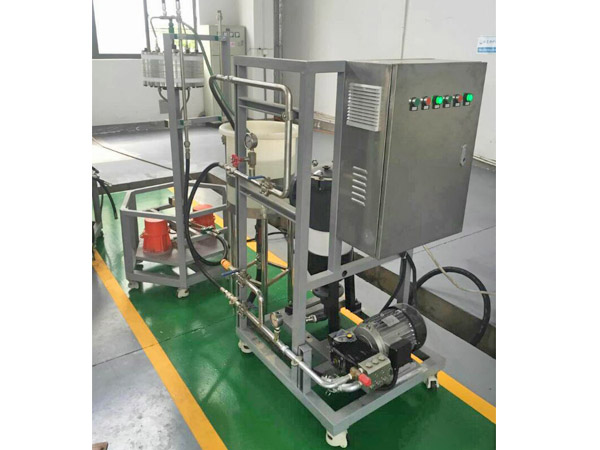

• 系统结构

振动膜系统由以下部份组成：设备框架、膜组件、内部连接管道、给水系统、计量清洗系统、控制系统。

• 外壳：通常由管式不锈钢结构，外涂环氧树脂组成；
• 激振系统：高频率激振器、振动体及支撑杆；
• 管道：可采用UPVC或不锈钢等材料；
• 膜组件：包括纤维缠绕腔室、膜片、不锈钢托盘、出液管道等，根据不同的工作环境和过滤要求合理选取膜片材料,如MF、 UF、NF、 RO等；
• 给水系统：供料泵、管道、阀门、仪表、蓝式过滤器；
• 计量系统：设备设置有电子计量系统，记录所需数据；
• 清洗系统：设备自带清洗罐，可用于溶解清洗药剂；
• 全自动控制系统： PLC控制整个系统运行。

• 产品优势

• 抗污堵：振动膜分离装置通过超频振动在膜表面产生巨大的正弦波剪切力，有效阻止污染物在膜表面的堆积，减弱了浓差极化作用，保证了膜的渗透通量。
• 科学设计：膜片叠式排列，膜层间流道宽敞，污染物不易堆积，清洗方便。
• 适应性、灵活性：可根据不同料液的成份和处理目标，自由选择最合适的膜材质、膜孔径，工艺配置有很好的适应性和灵活性。
• 结构紧凑占地少：单套装置占地3~5m2，膜面积可达130m2
• 自动化程度高：运行、清洗全自动控制，增加了系统的操作安全性，降低操作人员的工作强度。
• 适用范围广：作为一种特殊的抗污染膜分离技术，不需要复杂的预处理工艺，简化了处理工艺流程。
